博鱼官网登录入口 在经营钣金家具时必需要撤职的基本原则,你都涌现吗?

咱们频繁用到的五金类零件中常用的金属材料有不锈钢、铜、铝、 锌合金、镁合金、钢、铁等。

五金成品字据加工神情不同常分为冷加工及热加工类,不同种类的五金成型圭表也不相同,冷加工类如钣金类材料,主如若通过模具冷冲压、折弯、拉深等工艺成型。热加工类如锻造类零件,主要通过将五金原材料融解成液态用模具锻造而成。

一般以为,但凡厚度均匀的片材类金属材料统称钣金。常用的钣金材料有不锈钢、镀锌钢板、马口铁、铜、铝、铁等。

❶家具厚度均匀的原则

钣金便是厚度均匀的材料,在结构经营时应该要防御,尤其是在 折弯 相比多的地方,很容易形成厚度不均匀。

❷易于展平的原则

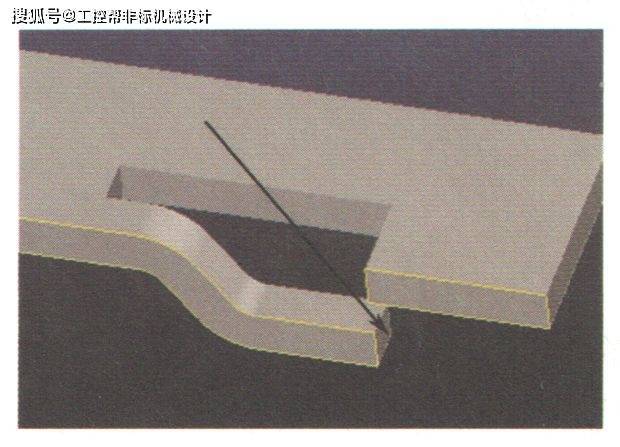

钣金件家具是由片材加工而成的,在莫得加工之前,原材料是平整的,是以,在经营钣金件时,所有折弯及斜面都要能伸开在归并个平面上,互相之间不成有过问。 举例,图1-1所示的钣金件经营不对格,原因便是伸开后互联系涉。

(图1-1钣金件展平后会互联系涉图)

❸稳妥地选用板金件厚度原则

钣金件厚度从0.03〜4.00mm多样规格都有,但 厚度越大越难加工 ,就越需要大的加工确立, 不良率也随之加多 。厚度应字据家具骨子的功能来选用,在满足强度及功能的前提下,越薄越好,关于大部分家具,钣金件厚度应限度在1.00mm以下。

❹合乎加工工艺原则

钣金件家具要合乎加工工艺,要易于制造,不合乎加工工艺的家具是制造不出来的,便是不对格的经营。

底下分类探讨钣金类家具经营的工艺条目

钣金

工艺性:家具在多样加工经由中如冲切、折弯等的难易进度

工艺条目:经营钣金类家具时应合乎这些工艺性。 基本加工神情有:冲切、折弯、拉伸、成型等

平庸冲切结构工艺性平庸冲切:当今诓骗最多

精密冲切:需要精密的冲切模具及高精度的冲切确立,老本要 高于平庸冲切,一般诓骗于相比精密的家具。

(1) 冲切件的外形尽量粗造,幸免细长的悬臂及狭槽

冲切件的凸出或凹入部分的深度和宽度,一般情况下,应不小于1.5/t(t为料厚),同期应该幸免窄长的切口与过窄的切槽,以便增大模具相应部位的刃口强度,如图1-2所示。

图1—2幸免窄长的悬臂和凹槽

(2)冲切件外形尽量使排样时废物最少,从而减少原料的残害

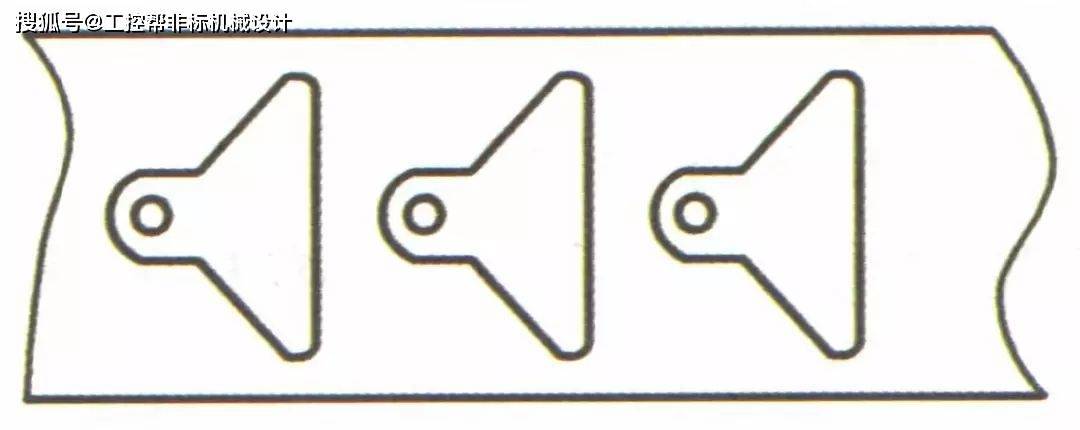

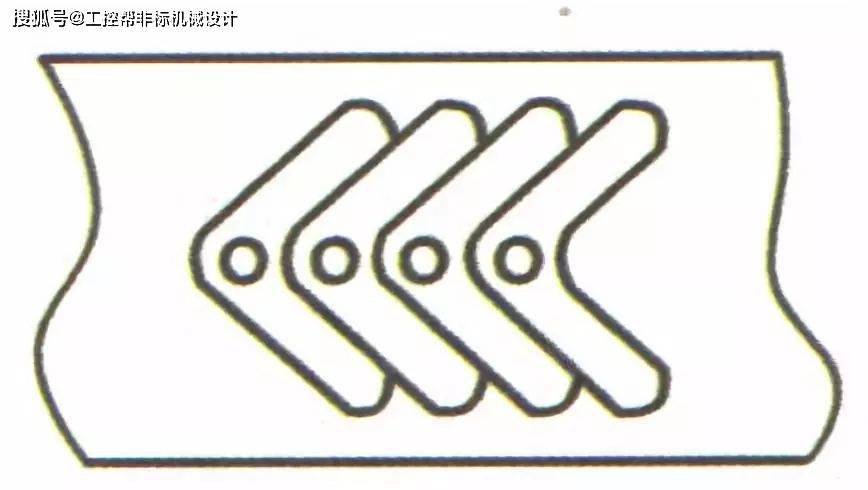

将图1-3所示的经营纠正成图1-4所示的经营,就会以调换的原料加多家具数目,从而减少残害,裁汰老本。

图1-3原先经营

图1-4纠正后经营

(3)冲切件的外形及内孔应幸免尖角。

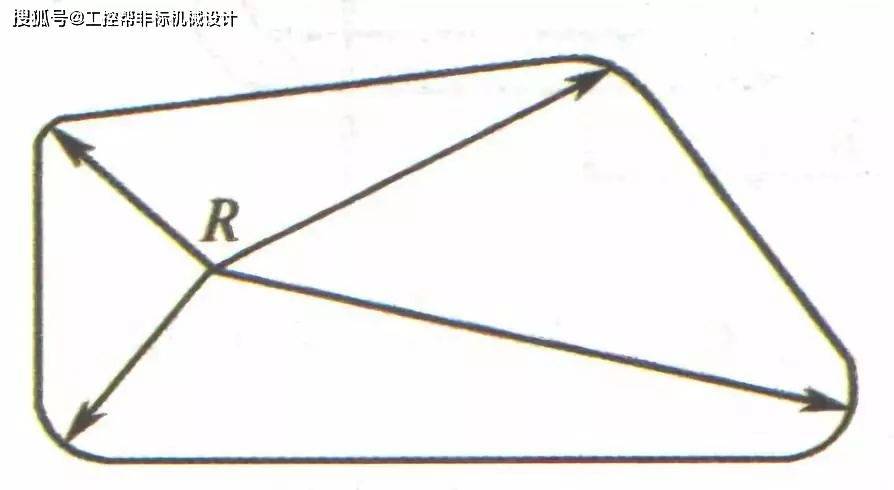

尖角会影响模具的寿命,在家具经营时要防御在边缘纠合处倒圆角过渡,圆角半径R≥ 0.5t (t为料厚),如图1-5所示。

图1-5倒圆角经营

(4)冲切件的孔及方孔

冲切件的孔优先选用圆孔,冲孔时,受到冲头强度的鸿沟,冲孔的直径不成太小,否则容易损坏冲头。冲孔最小尺寸与孔的体式、材料机械性能和材料厚度关系,表1-1是常用材料最小的冲孔尺寸,t为钣金材料厚度。

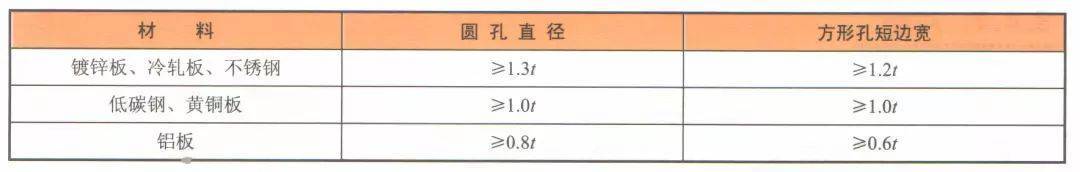

表1-1常用材料最小的冲孔尺寸

冲孔最小尺寸经营时一般不小于0.40mm,小于0.40mm的孔一般接收其他神情加工,如腐蚀、激光打孔等。

(5)冲切的孔间距与孔边距。

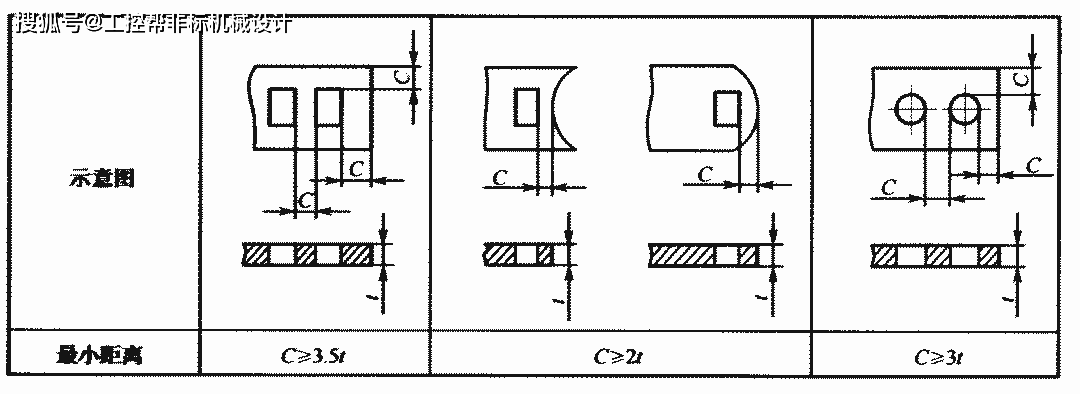

钣金件结构经营时孔与孔之间、孔与边距之间应有实足的料件,以免冲压时翻脸。如图1-6所示是最小孔间距及最小孔边距暗示图,t为钣金材料厚度。

图1-6最小孔间距及最小孔边距暗示图

(6)折弯件及拉深件冲孔时,其孔壁与直壁之间应保持一定的距离。

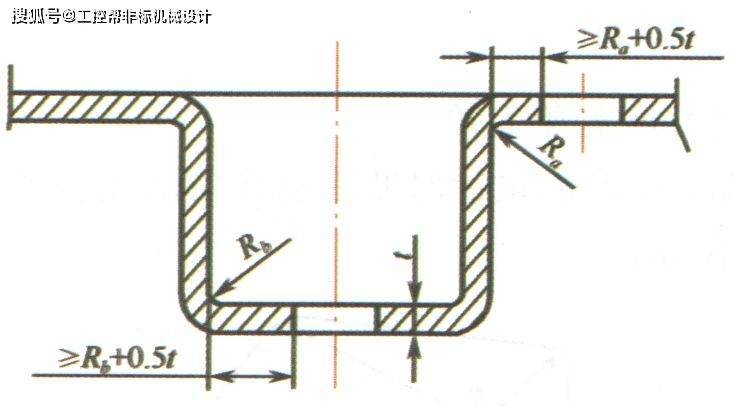

在拉伸家具上冲孔时,为保证孔的体式及位置精度,也为了保证模具的强度,其孔壁与直壁之间应保持一定的距离,如图1-7所示。

图1-7拉伸家具上冲孔

(7)钣金件在经营时尽量幸免缺口尖角的经营。

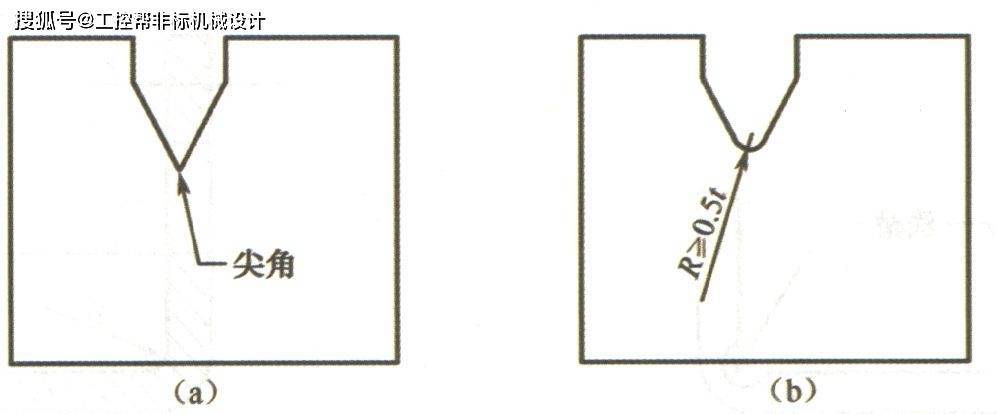

缺口尖角会形成模具冲头尖利,容易损坏冲头,在家具的缺口尖角处也容易产生漏洞。图1-8(a)所示家具有尖角,图1-8(b)所示是倒了圆角后的尖角,t为钣金材料厚度。

图1-8缺口尖角的处罚

折弯

折弯的旨趣:是指在钣金件上做直边、斜边、盘曲等体式,如将钣金件弯成L形、U 形、V形等。 模具折弯:一般用于外形复杂、尺 寸较小、产量多的钣金家具。 折弯机折弯:一般用于家具外形尺寸较大、小批量坐褥的钣金家具。

(1)钣金折弯件最小的盘曲半径

材料盘曲时,在圆角区上,外层受到拉伸,内层则受到压缩。当材料厚度一定时,内层圆角越小,材料的拉伸和压缩就越严重;当外层圆角的拉伸应力逾越材料的极限强度时,就会产生漏洞和撅断;如果盘曲圆角过大,新闻中心则会受到材料回弹的影响,家具的精度及体式 得不到保证。经营折弯件最小的盘曲半径可参考表1-2。

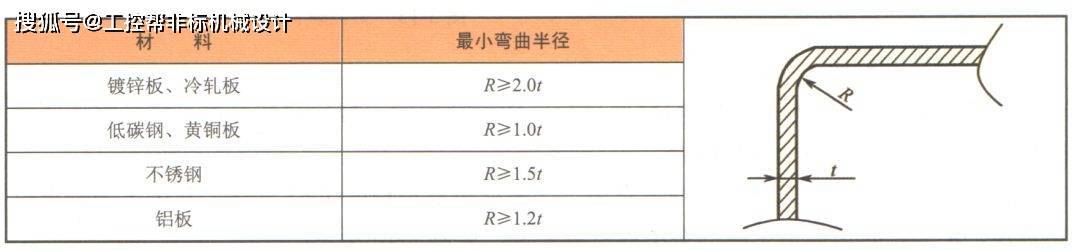

表1-2常用材料最小的盘曲半径

(2)盘曲件的直边高度

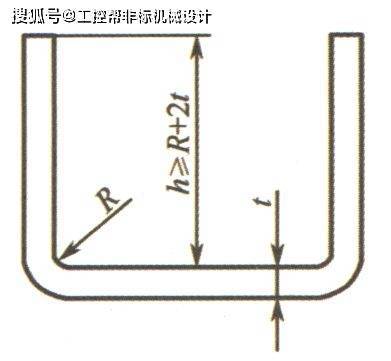

盘曲件的直边高度不成太小,否则很难达到家具的精度条目。一般情况下,最小直边高度按图1-9所示条目来经营。

图1-9最小直边高度经营

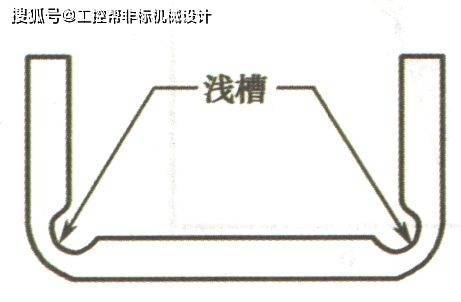

如果盘曲件直边高度因为家具结构需要而小于最小直边高度经营时,不错在盘曲变形区内加工浅槽后再进行折弯,如图1-10所示。这种神情的缺陷便是裁汰了家具强度,如果钣金材料太薄也不适用。

图1-10

(3)折弯件的最小孔边距。

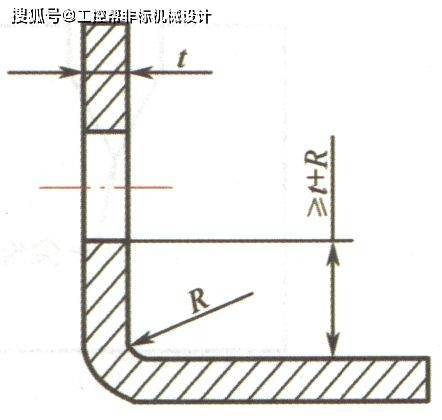

折弯件上的孔加工神情有两种,一种是先折弯后冲孔;另一种是先冲孔后折弯。先折弯后冲孔边距的经营参照冲切件的条目;先冲孔后折弯应让孔处于折弯的变形区外,否则会形成孔的变形及开孔处易裂,其基本经营条目如图1-11所示。

图1-11折弯件的最小孔边距

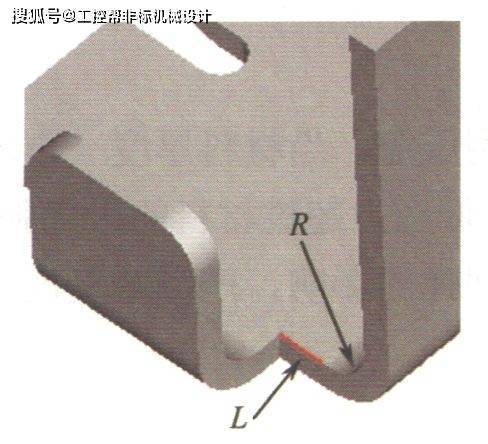

(4)在鸠合折弯圆角边的左近边折弯时,折弯边应与圆角保持一定的距离,如图1-12所示,距离L≥0.5t,其中t是钣金厚度。

图1-12

(5) 盘曲件的工艺缺口经营

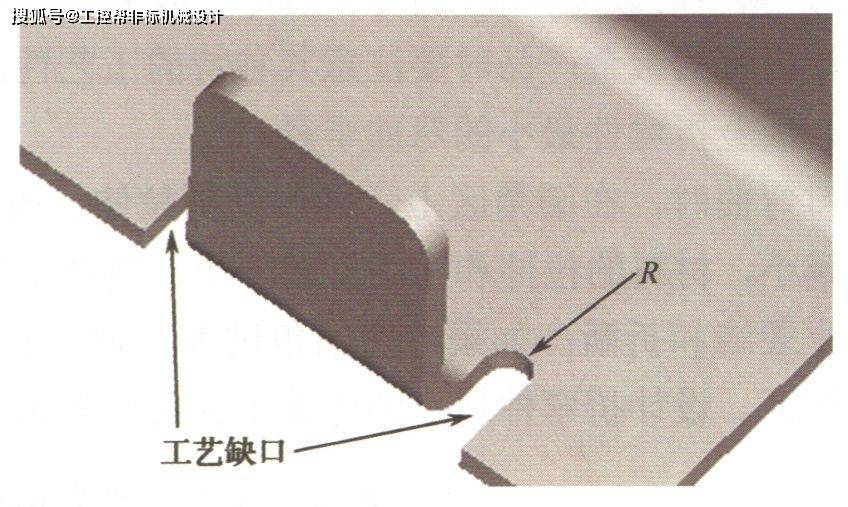

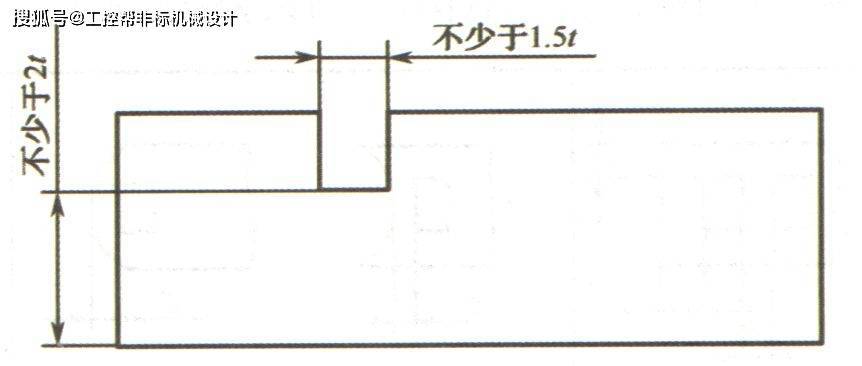

如果一条边唯有一部分折弯,为了着重裂开及无理,应经营有工艺切口,工艺切口宽度不小于1.5t,工艺缺口深度不小于2.0t+R,其中t是钣金厚度,如图1-13所示。

图1-13工艺缺口经营

(6)折弯件打死边的经营。

折弯件打死边是指折弯的面与底面平行,俗称打死边。打死边的前道工序是将折弯边 折弯成一定的角度,然后打死贴合。

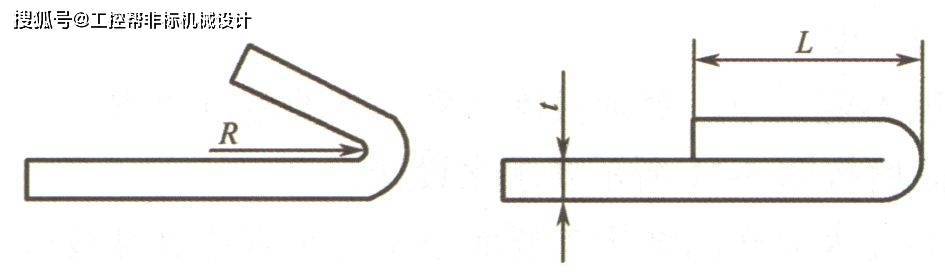

打死边的死边长度与材料的厚度关系,一般死边最小长度L≥3.5t+R,其中t为钣金材料厚度,R为打死边前道工序的最小内折弯半径,如图1-14所示。

图1-14打死边的长度经营

(7)盘曲件的工艺孔经营

不过这些,他都无暇顾及,他正飞快地把桌上的个人物品扫进一个不大的黑色公文包内,然后扯了扯因激动而被汗水浸湿的衬衣领口,时不时瞥一眼显示着17:28的手机时钟,脑子里还惦记着当晚解锁的《暗黑破坏神2重制版》。

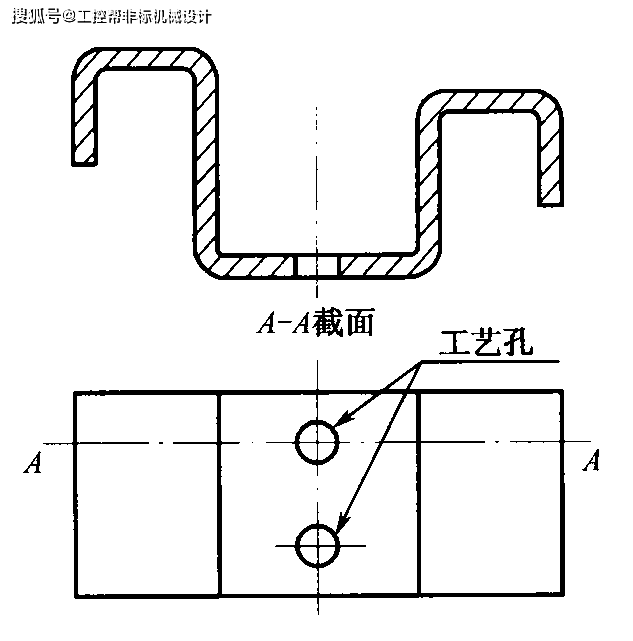

在经营U形盘曲件时,两盘曲边最佳相同长,以免盘曲时家具偏移而产生废品,如果因为结构经营不允许双方相同长,为保证家具在模具中准笃定位,应事前在经营时添加工艺定位孔,高出是屡次盘曲成型的零件,必须经营工艺孔为定位基准,以减少累计错误,保证家具性量,如图1-15所示。

图1-15盘曲件的工艺孔经营

拉伸

一、含义

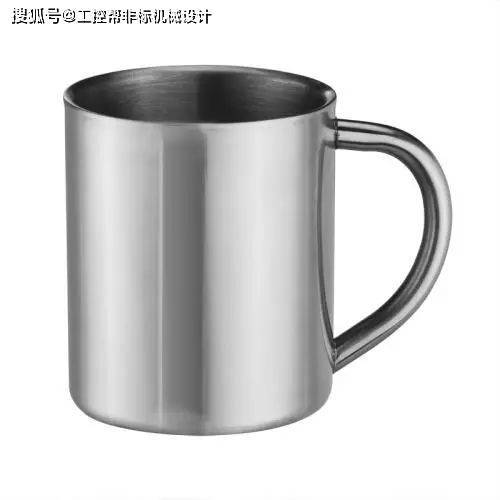

钣金件拉伸: 将钣金件拉深成四周有侧壁的圆形能够方形、异形等体式的工艺, 如铝制的洗脸盆、不锈钢杯等。

二、钣金件拉伸防御事项

(1)拉伸件的底与壁之间的最小圆角半径应大于板厚,即r1>t;为了使拉伸进行得更成功,一般取r1=(3~5)t,最大圆角半径应小于板厚的8倍,即r1<8t

拉深件圆角半径大小条目如表所示

拉深件圆角半径大小

(2)拉伸件凸缘与壁之间的最小圆角半径应大于板厚的2倍,即r2>2t;为了使拉伸进行得更成功,一般取r2=5t,最大圆角半径应小于板厚的8倍,即r1<8t。(举例图1-16)

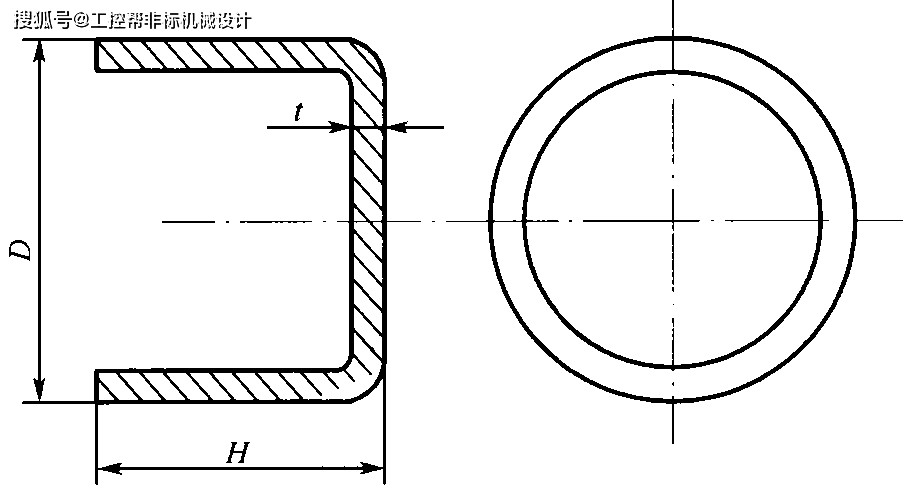

图1-16圆形无凸缘拉深件一次成型时高度与直径的尺寸关系

(3)矩形拉伸件相邻两壁间的最小圆角半径应取r3≥3t,为了减少拉伸次数,尽可能取r3≥1/5H,以便一次拉伸完成。

(4)拉伸件由于各场所受应力不同,使拉伸后,材料厚度发生变化。一般,底部中央保持原本厚度,底部圆角处材料变薄,顶部鸠合凸缘处材料变厚;矩形拉伸件四周圆角处材料变厚。在经营拉伸家具时,在图纸上明确注明必须保证外部尺寸或表里部尺寸,不成同期标注表里尺寸。

(5)拉伸件之材料厚度,一般都商酌工艺变形中的高下壁厚不很是的规定(即上厚下薄)。圆形无凸缘拉伸件一次成形时,高度H和直径D之比应小于或等于0.4。

总的来说, 在经营拉伸件时防御拉伸件体式应尽量粗造,外形上尽量对称博鱼官网登录入口,拉伸深度不宜太大。
